Izdržljiva čelična prijenosna šipka

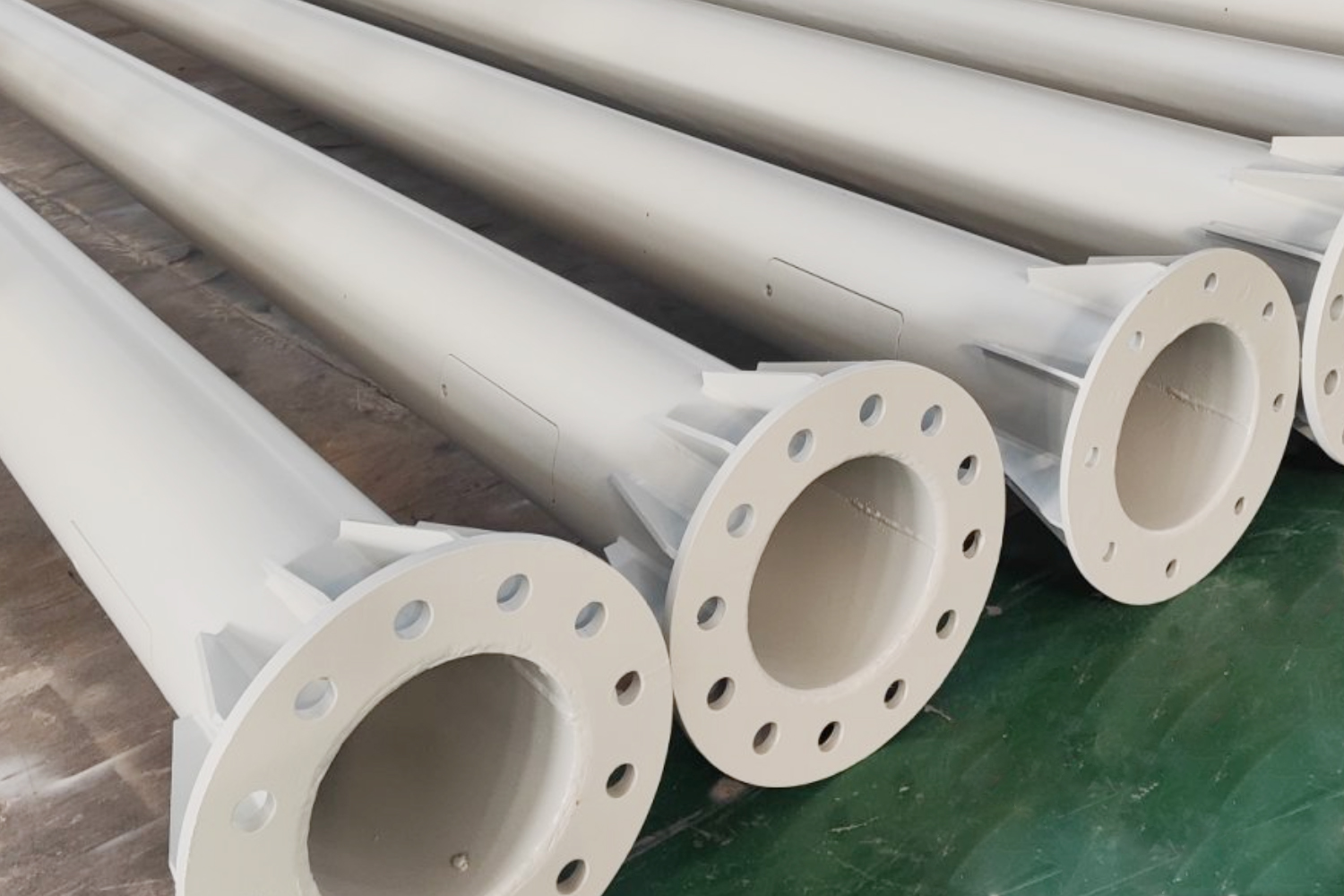

Istaknuta slika prijenosne šipke od izdržljivog čelika

Kratki opis:

Detalji proizvoda

Oznake proizvoda

Uvod u proizvod

Specijalizirani smo za proizvodnju visokokvalitetnih stupova za prijenos električne energije, s preko 15 godina iskustva u opsluživanju tržišta diljem Europe, Amerike i šire. Naši stupovi su konstruirani u skladu sa strogim međunarodnim standardima (ANSI, EN, itd.), kombinirajući izdržljivost, prilagodljivost okolišu i isplativost.
Bilo da se radi o nadogradnji gradske mreže, proširenju ruralnih energetskih mreža ili dalekovodima za obnovljive izvore energije (vjetar/solar), naši stupovi pružaju pouzdane performanse u ekstremnim vremenskim uvjetima - od jakih oluja do visokih temperatura. Cilj nam je biti vaš dugoročni partner za sigurna i učinkovita rješenja za energetsku infrastrukturu.

Parametar proizvoda

Tip	čelični stup za električnu energiju
Odijelo za	Električni pribor
Oblik	Višepiramidalni, stupasti, poligonalni ili konusni
Materijal	Normalno Q345B/A572, minimalna granica razvlačenja >=345n/mm2 Q235B/A36, minimalna granica razvlačenja >=235n/mm2 Kao i toplo valjana zavojnica od Q460, ASTM573 GR65, GR50, SS400, SS
Torlansa dimenzije	+-1%
Vlast	10 kV ~ 550 kV
Faktor sigurnosti	Faktor sigurnosti za provođenje vina: 8 Faktor sigurnosti za mljevenje vina: 8
Projektno opterećenje u kg	300~ 1000 kg primijenjeno na 50 cm od donjeg stupa
Oznake	Ugravirajte ime na ploči rijekom ili ljepilom, utisnuti prema zahtjevima kupaca
Površinska obrada	Vruće pocinčano prema ASTM A123, boja poliestera ili bilo koji drugi standard prema zahtjevu klijenata.
Spoj stupova	Način umetanja, način unutarnje prirubnice, način spoja licem u lice
Dizajn stupa	Protiv potresa 8. stupnja
Brzina vjetra	160 km/h 0,30 m/s
Minimalna granica razvlačenja	355 mpa
Minimalna vlačna čvrstoća	490 mpa
Minimalna vlačna čvrstoća	620 mpa
Standard	ISO 9001
Duljina po sekciji	unutar 12 m nakon formiranja bez kliznog spoja
Zavarivanje	Imamo prošla ispitivanja nedostataka. Unutarnje i vanjsko dvostruko zavarivanje čini Standard zavarivanja: AWS (Američko društvo za zavarivanje) D 1.1
Debljina	2 mm do 30 mm
Proizvodni proces	provjera materijala → rezanje → oblikovanje ili savijanje → uzdužno zavarivanje →Zavarivanje prirubnica →Bušenje rupa Kalibracija →Uklanjanje srha →Cinčanje →Rekalibracija →Nit →Paketi
Paketi	Naši stupovi su, kao i obično, prekriveni prostirkom ili balom slame na vrhu i dolje. Slijedite zahtjeve klijenata, svaki 40HC ili OT može utovariti komade prema zahtjevima stvarne specifikacije i podatke klijenata.

Značajke proizvoda

Otpornost na ekstremne vremenske uvjete: Materijali visoke čvrstoće otporni su na oluje, snijeg i UV zračenje, osiguravajući stabilnost u teškim uvjetima.
Dugotrajnost: Antikorozivna obrada (vruće pocinčavanje) i izdržljivi materijali produžuju vijek trajanja za 30% u odnosu na konvencionalne stupove.
Učinkovita ugradnja: Modularni dizajn s unaprijed sastavljenim komponentama smanjuje vrijeme izgradnje na licu mjesta za 40%.
Ekološki prihvatljivo: Reciklirajući materijali i proces proizvodnje s niskom emisijom ugljika zadovoljavaju propise EU/SAD o zaštiti okoliša.

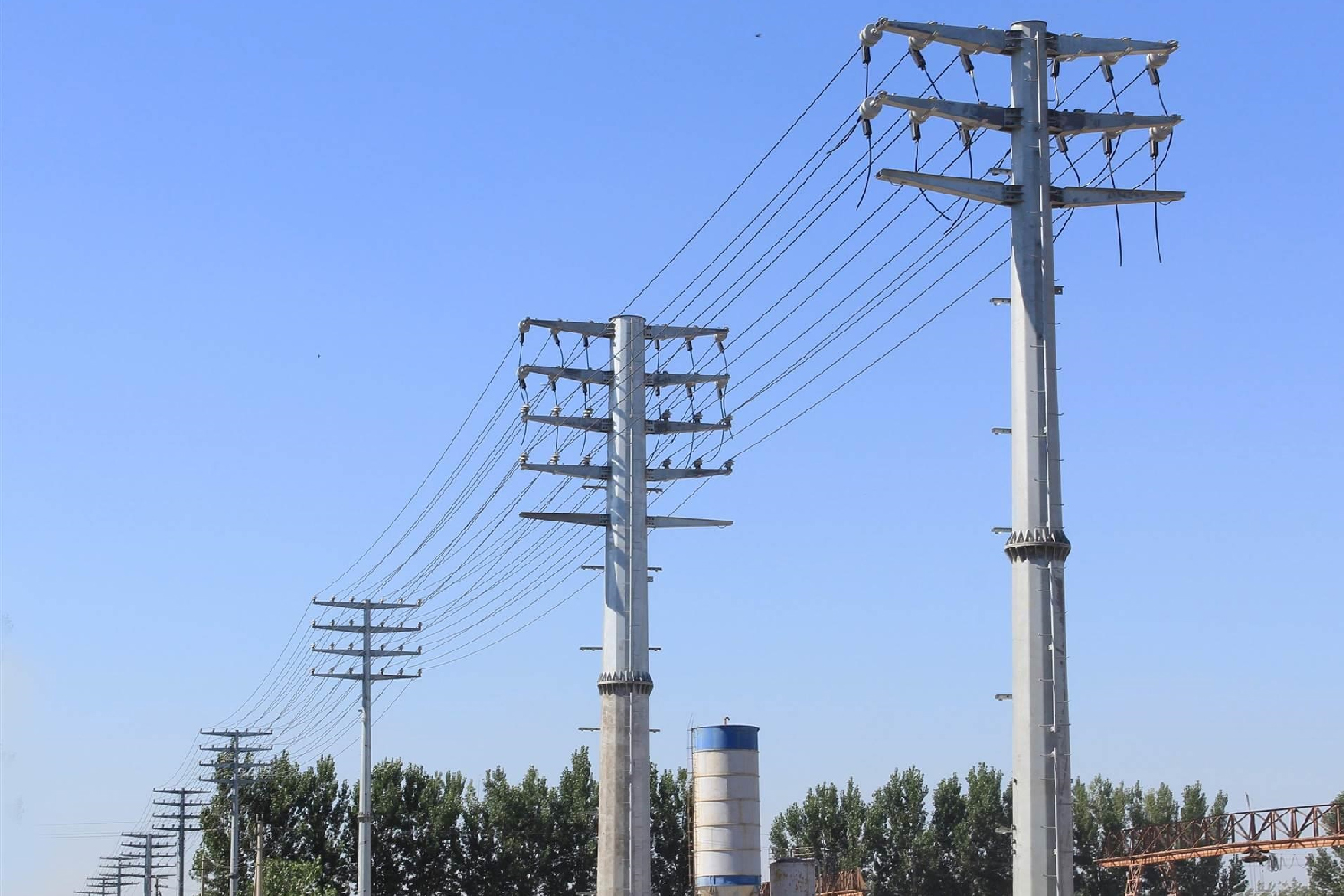

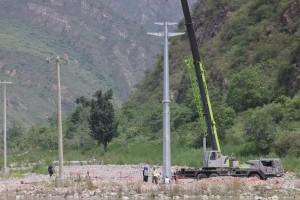

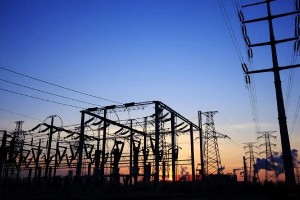

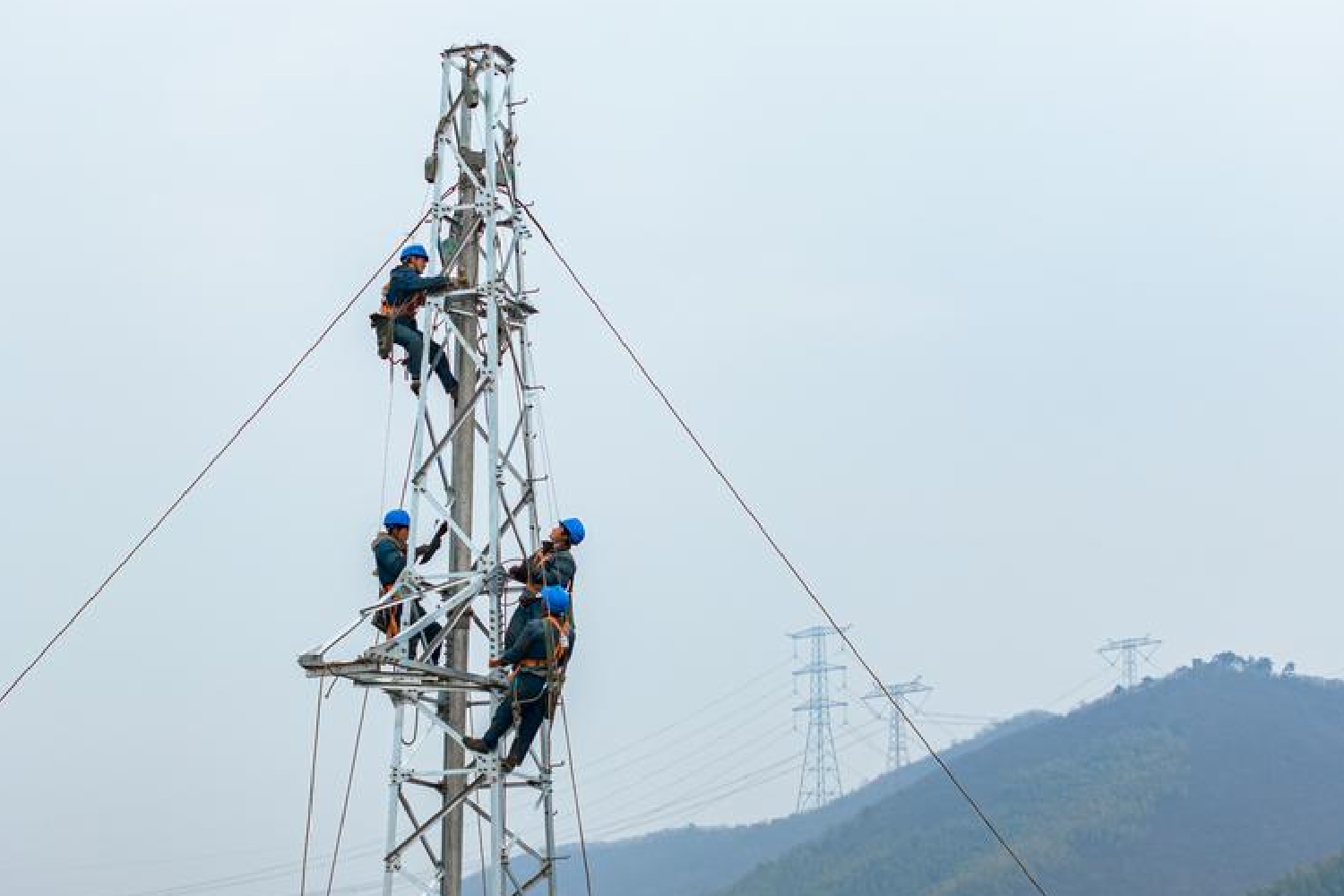

Scenarij primjene

Obnova gradske električne mreže (npr. centar grada, prigradska područja)

Projekti elektrifikacije ruralnih područja (udaljena sela, poljoprivredne zone)

Industrijski parkovi (visokonaponsko napajanje tvornica)

Integracija obnovljivih izvora energije (povezivanje vjetroelektrana, solarnih parkova s mrežama)

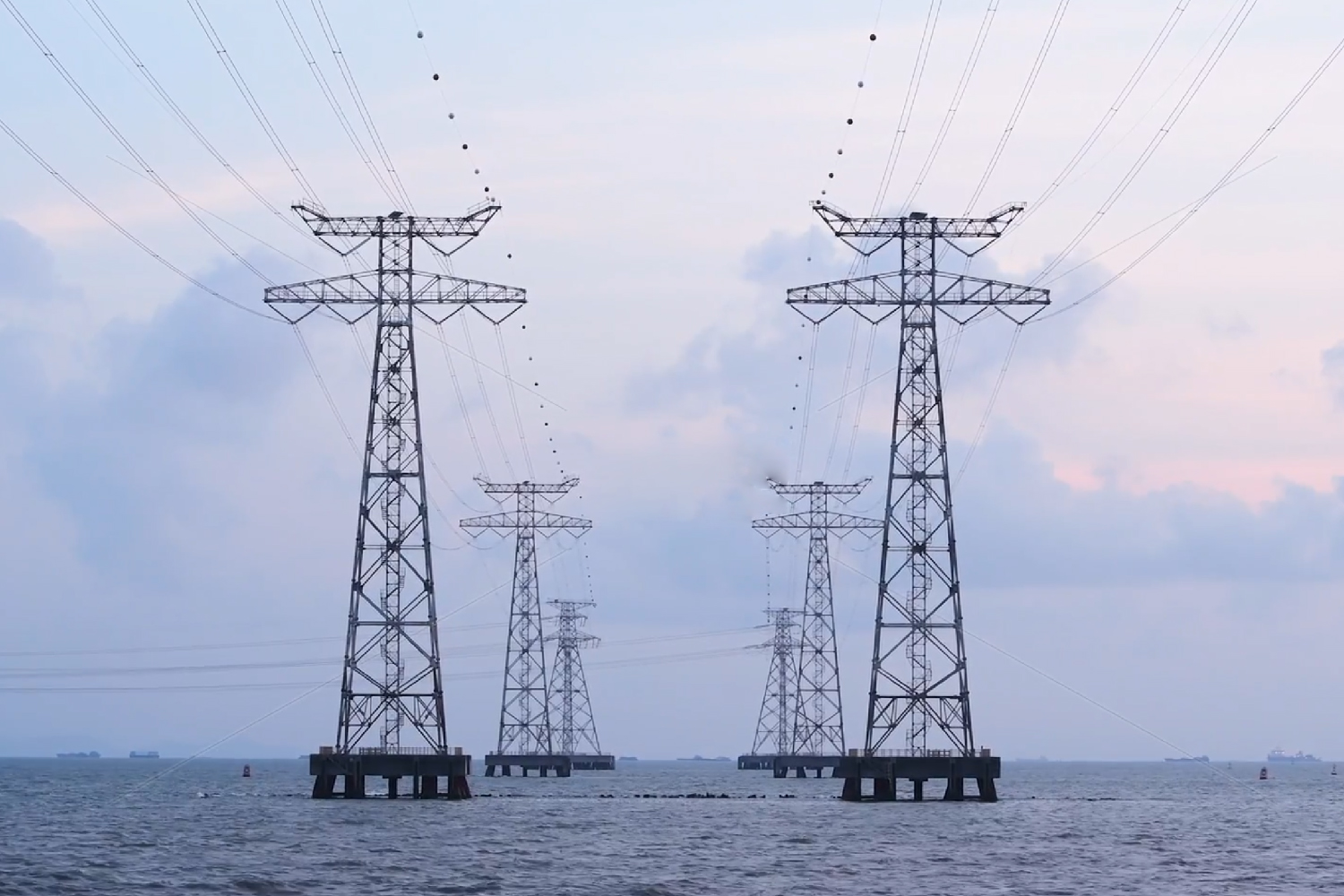

Međuregionalni visokonaponski dalekovodi

Detalji proizvoda

Struktura spoja: Precizno obrađeni prirubnički spojevi (tolerancija ≤0,5 mm) osiguravaju čvrstu i otpornu montažu.

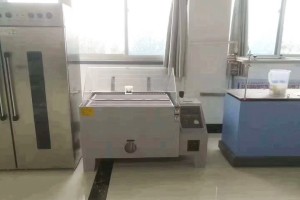

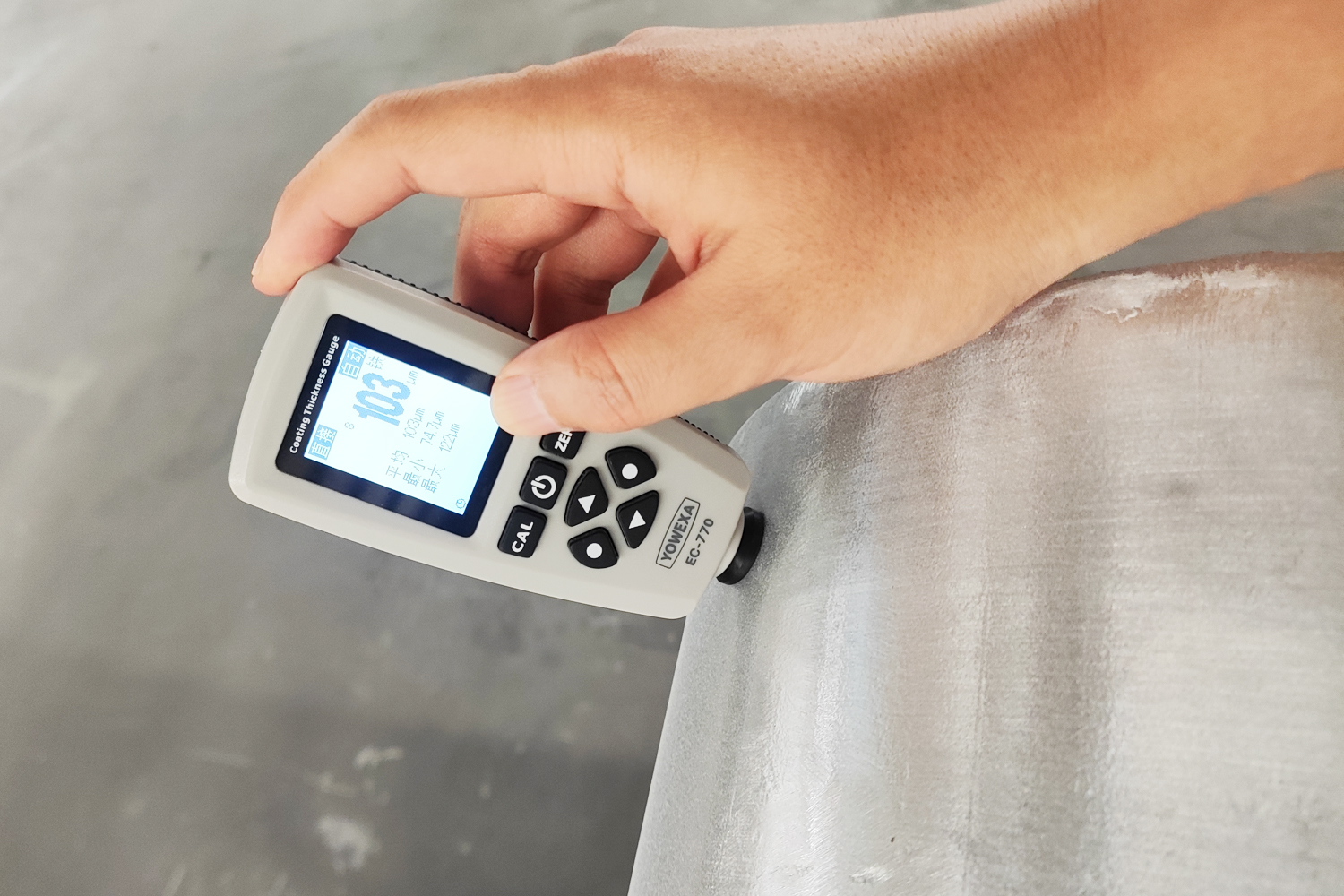

Zaštita površine: Sloj vrućeg pocinčavanja debljine 85 μm+ (testiran slanom vodom tijekom 1000+ sati) sprječava hrđu u obalnim/vlažnim područjima.

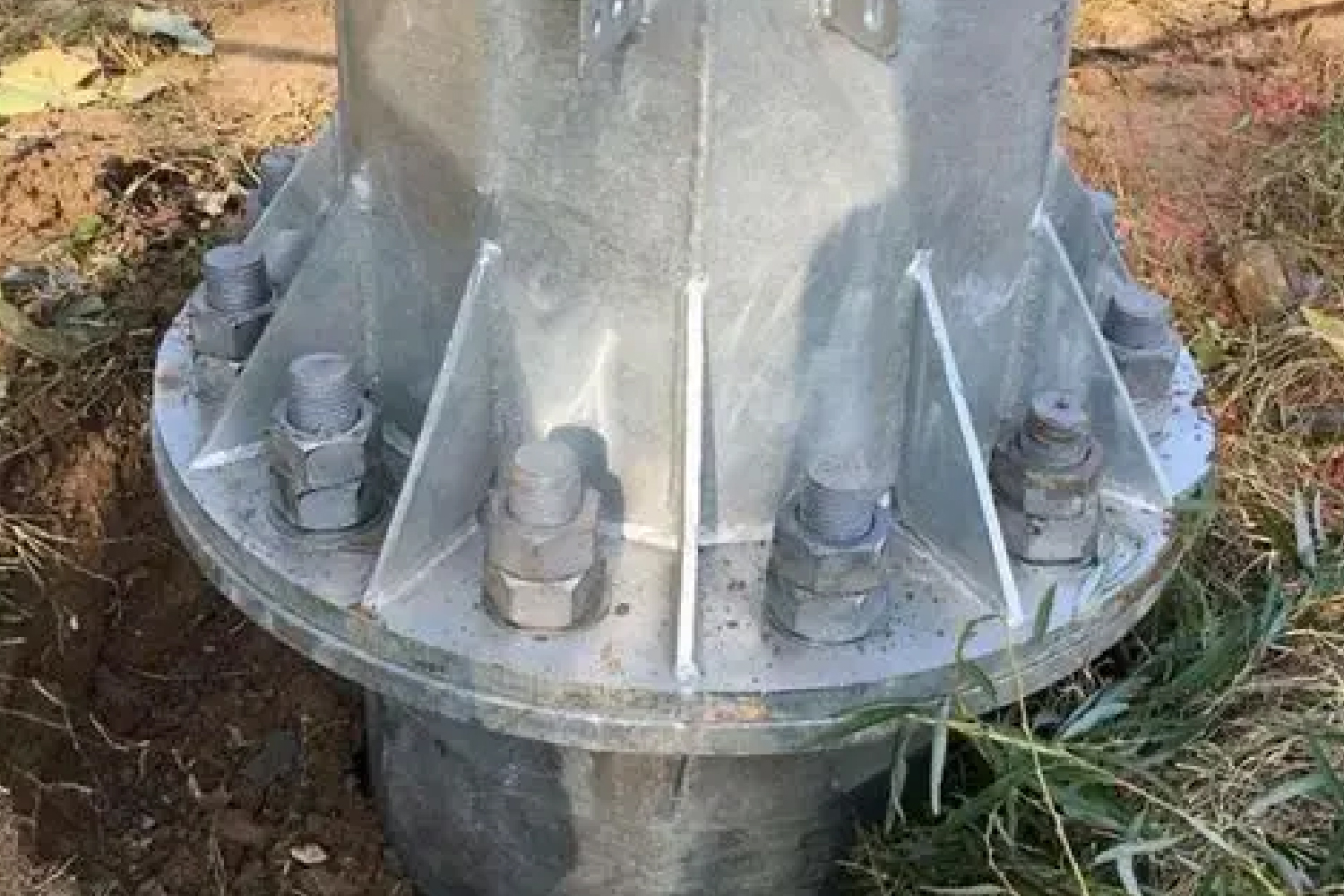

Pričvršćivanje baze: Armiranobetonski nosači za temelje (s protukliznom konstrukcijom) povećavaju stabilnost u mekom tlu.

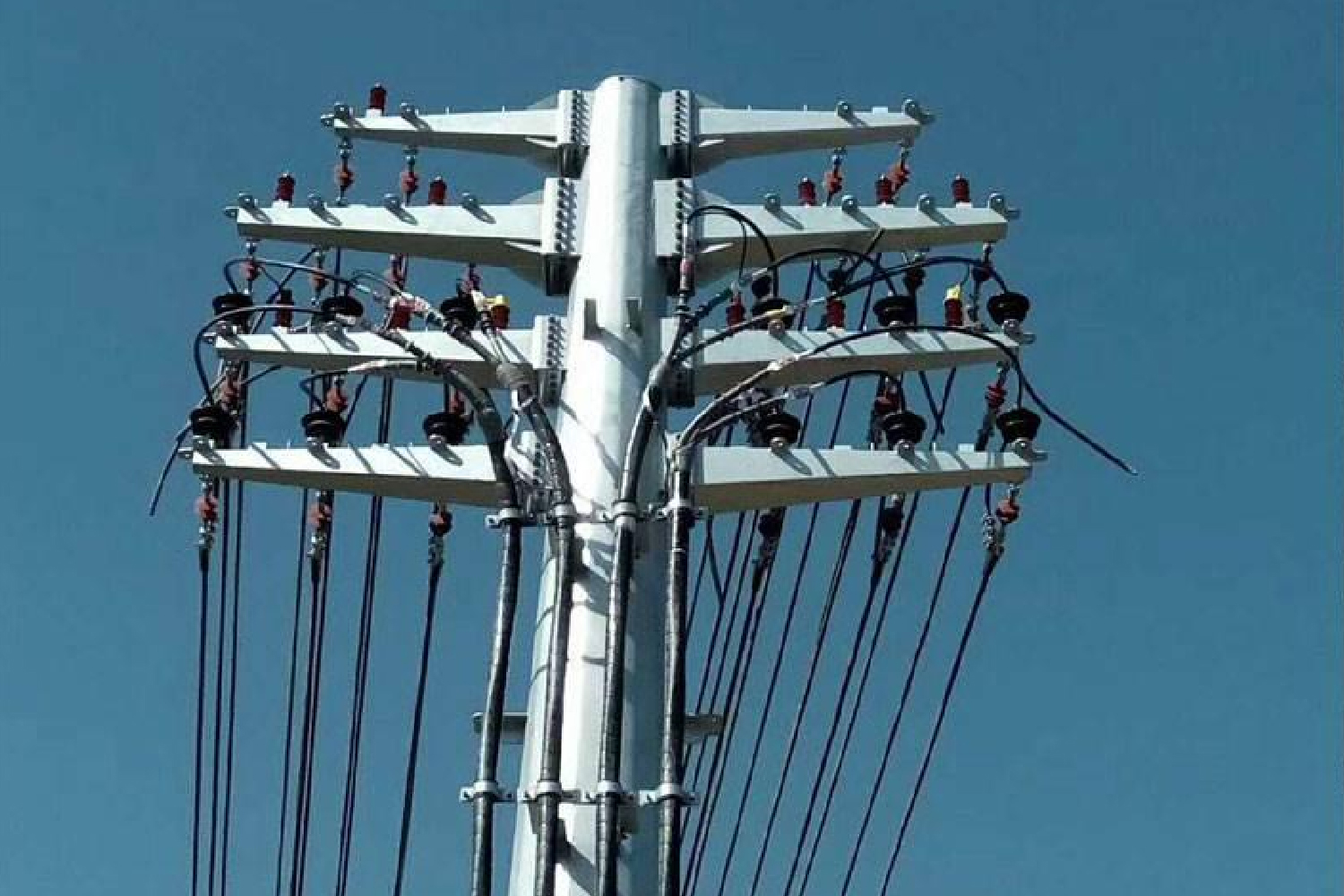

Gornji spojevi: Prilagodljiva oprema (nosači izolatora, kabelske stezaljke) kompatibilna s globalnim standardima za vodove.

Kvalifikacija proizvoda

Pridržavamo se stroge kontrole kvalitete tijekom cijele proizvodnje, uz podršku:

Certifikati

ISO9001, CE, UL, ANSI C136.10 (SAD), EN 50341 (EU).

Napredna proizvodnja

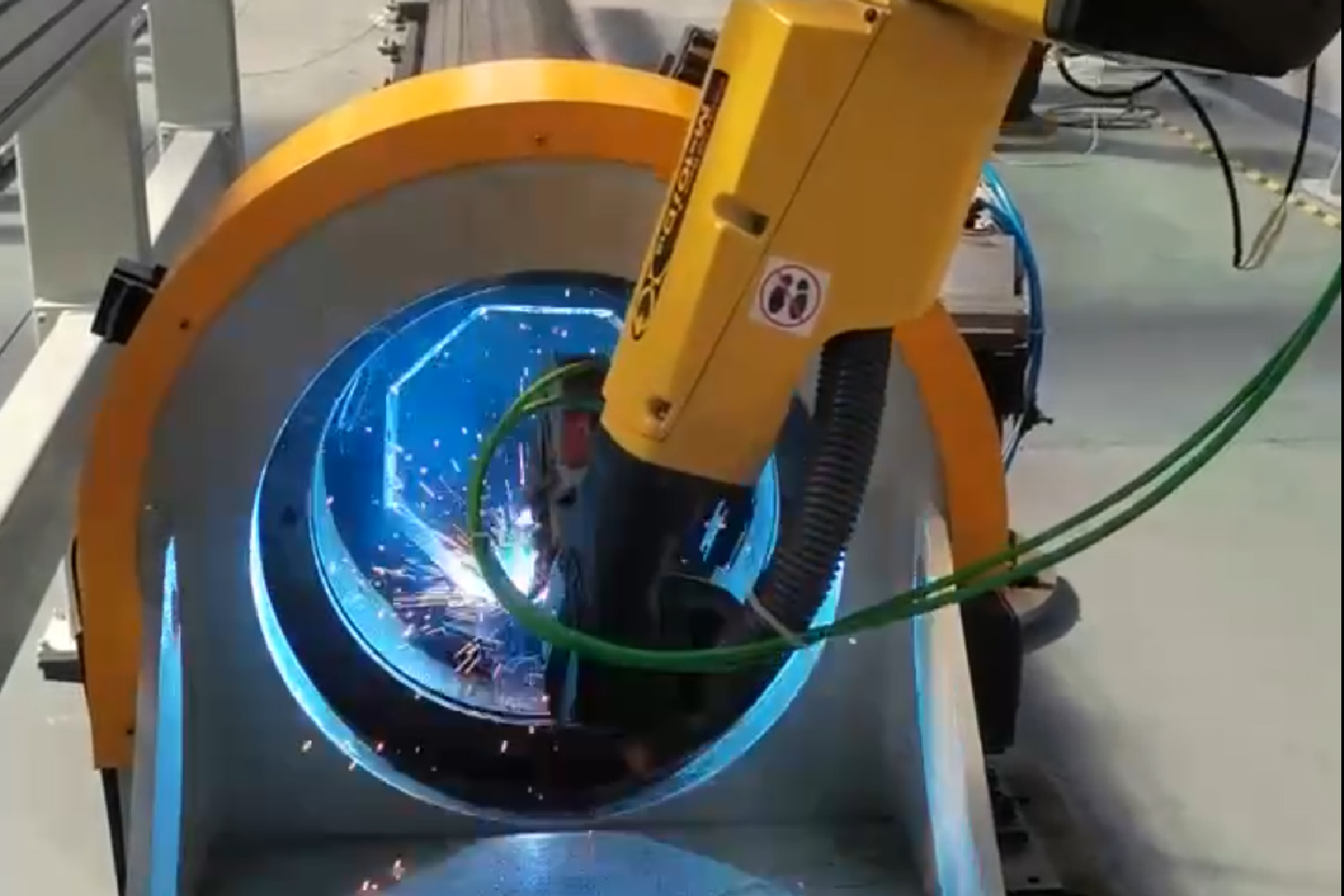

Automatizirane linije za zavarivanje, 3D skeniranje za dimenzijsku točnost i ultrazvučno otkrivanje nedostataka.

Testiranje

Svaki stup prolazi testove nosivosti (1,5x projektno opterećenje) i simulaciju okoliša (ekstremni ciklusi temperature/vlažnosti).

Zašto odabrati nas?

Dostava, otprema i posluživanje

Prilagodba: Prilagodite duljinu, materijal i okove potrebama vašeg projekta (minimalna narudžba: 50 jedinica).

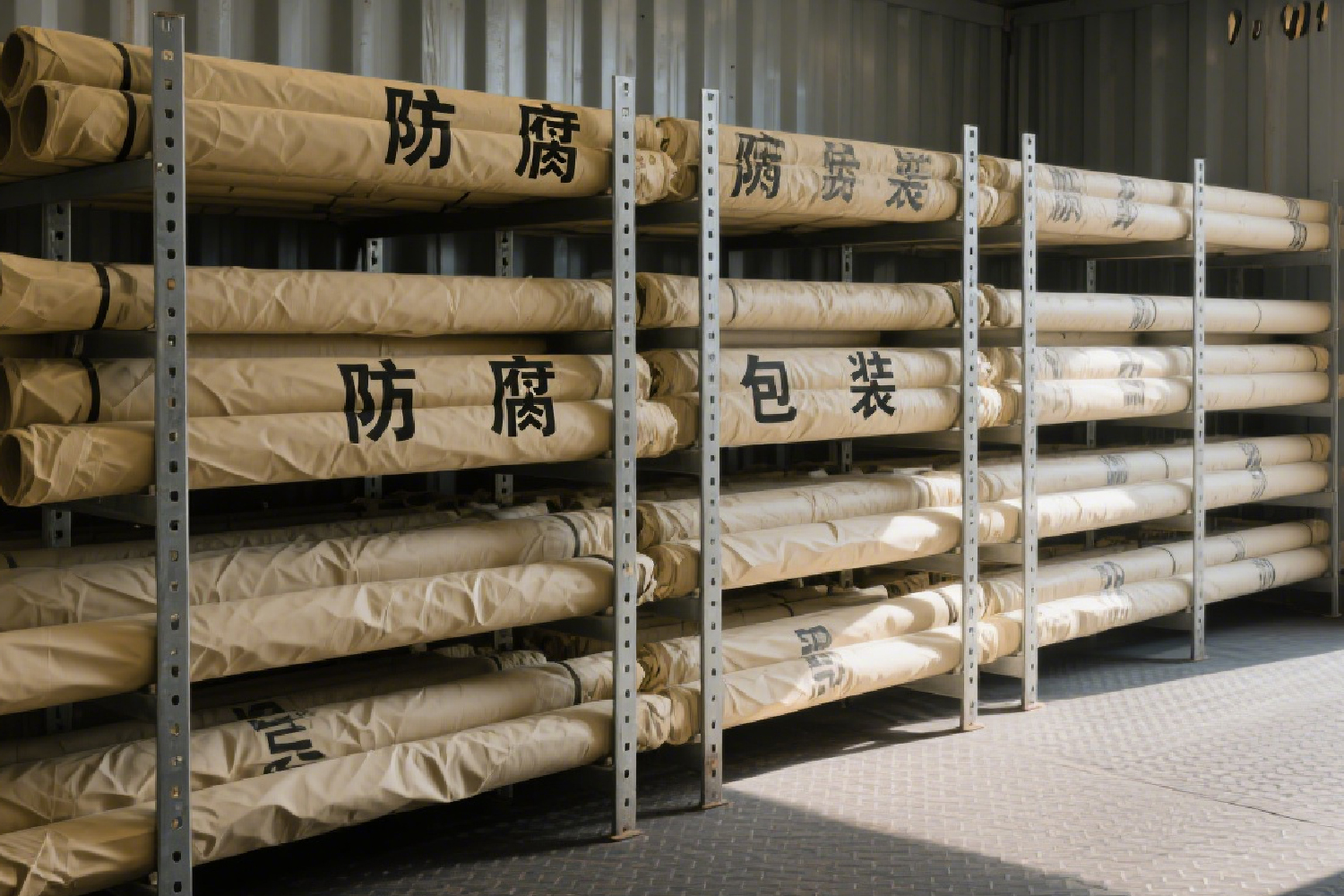

Dostava: Dostava od vrata do vrata morskim putem (kontejneri od 40 stopa) ili kopnenim prijevozom; stupovi su omotani folijom otpornom na ogrebotine kako bi se izbjegla oštećenja.
